CÁC LỖI HỘP QUANG (LASER SCANNER UNIT) TRÊN MÁY IN LASER
Các Lỗi Hộp Quang (Laser Scanner Unit) Trên Máy In Laser
Hộp quang (hay còn gọi là LSU – Laser Scanner Unit) là bộ phận quan trọng trong máy in laser. Nó tạo ra tia laser để “vẽ” hình ảnh lên trống in (drum). Khi hộp quang bị lỗi, bản in sẽ kém chất lượng hoặc máy không hoạt động.

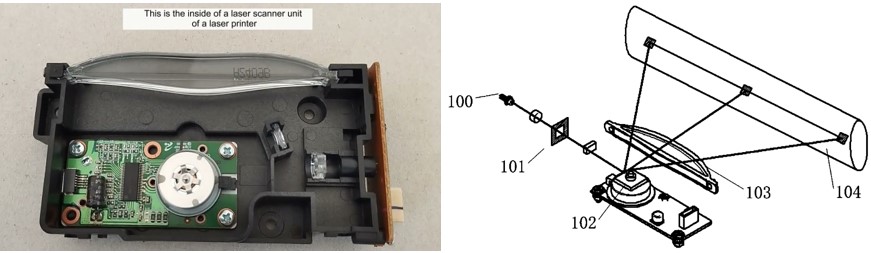

Hình minh họa: Cấu tạo bên trong hộp quang (Laser Scanner Unit) với gương, thấu kính và motor đa giác.
1. Dấu hiệu nhận biết lỗi hộp quang
Qua mã lỗi trên máy:
- Canon: Scanner Error hoặc mã E100.
- HP: LSU Error hoặc mã U2-1113.
- Ricoh: Mã SC 220.
- Samsung / Xerox: LSU Error.
Qua chất lượng bản in:
- Bản in mờ toàn trang, mờ một bên, lốm đốm hoặc trắng tinh.
- Chữ nhòe, không sắc nét.
- Vệt đen hoặc trắng lặp lại đều đặn theo chiều dọc.
- Bản in trắng hoàn toàn (không ra chữ).
- Hình ảnh bị xô lệch, vỡ nét, độ phân giải thấp.

Hình minh họa: Bản in bị mờ, nhòe hoặc có vệt do lỗi hộp quang.
Qua vận hành máy:
- Máy khởi động rất lâu (1–3 phút hoặc hơn), quay cơ liên tục nhưng không vào trạng thái Ready.
- Phát ra tiếng rít chói tai cao tần khi in (do motor đa giác bị khô dầu hoặc mòn).
- Máy không kéo giấy hoặc báo lỗi liên tục.
2. Nguyên nhân chính gây lỗi hộp quang
1. Bụi bẩn (chiếm 70–80% trường hợp): Bụi bám vào gương phản xạ và thấu kính làm tia laser yếu hoặc lệch.
2. Côn trùng (gián, kiến): Chui vào hộp quang gây bẩn hoặc chập mạch.
3. Motor đa giác (Polygon Motor) bị kẹt, khô dầu hoặc hỏng → không quay đúng tốc độ.
4. Diode laser yếu hoặc hỏng → tia laser không đủ mạnh.
5. Cáp tín hiệu lỏng hoặc hỏng.
6. Bo mạch điều khiển bên trong hộp quang bị lão hóa.

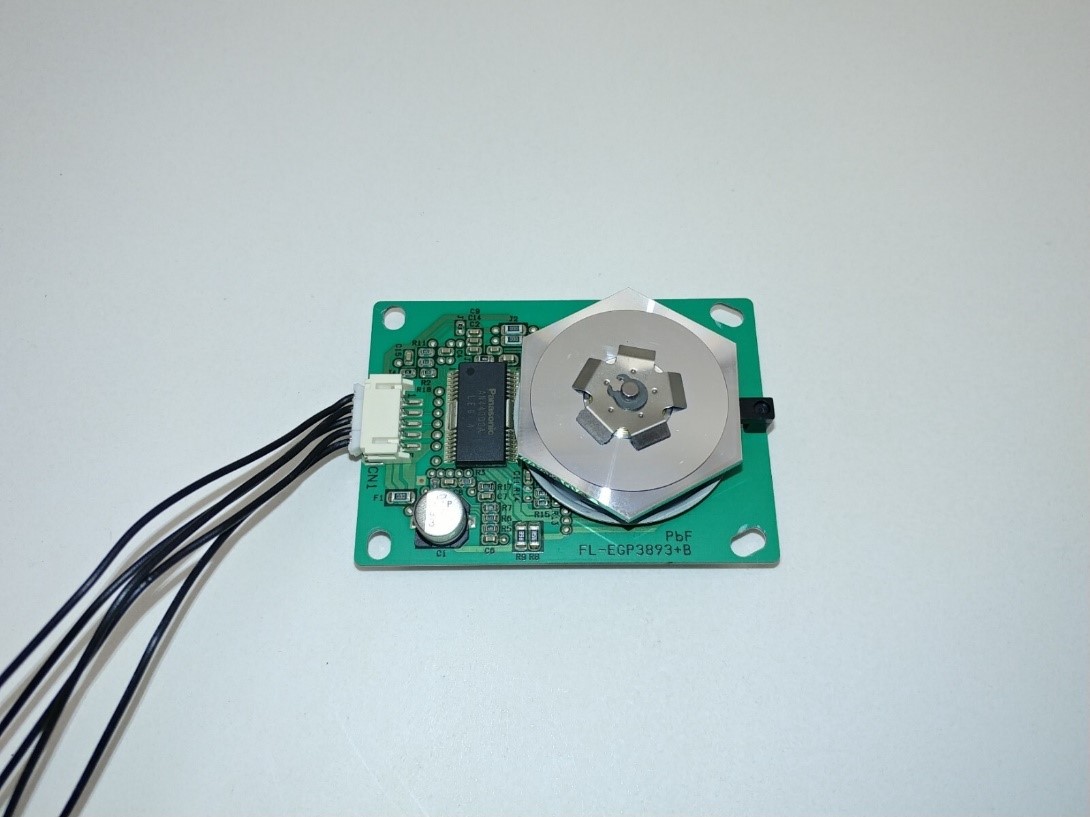

Hình minh họa: Motor đa giác (Polygon Motor) – bộ phận dễ gây tiếng rít và lỗi khởi động.
3. Cách khắc phục lỗi hộp quang
Bước 1: Vệ sinh hộp quang (áp dụng khi lỗi nhẹ do bụi)
- Tắt máy, rút nguồn.
- Tháo hộp quang ra (theo hướng dẫn model máy).
- Dùng khăn mềm không xơ hoặc bông cotton thấm cồn isopropyl 99% lau nhẹ gương và thấu kính.
- Không chạm tay trực tiếp vào bề mặt gương để tránh để lại dấu vân tay.
Bước 2: Kiểm tra và sửa chữa
- Kiểm tra cáp kết nối và motor đa giác.
- Bôi trơn motor nếu khô dầu (nên để kỹ thuật viên thực hiện).
Bước 3: Thay thế hộp quang
- Nếu diode laser hỏng, motor chết hoặc bo mạch lỗi nặng → phải thay cụm hộp quang mới.
4. Bảng tóm tắt lỗi hộp quang
|
Loại lỗi |
Dấu hiệu chính |
Nguyên nhân chính |
Cách khắc phục chính |
|
Bản in mờ/nhòe |
Mờ toàn trang, chữ không nét |
Bụi bẩn trên gương/thấu kính |
Vệ sinh hộp quang |
|
Bản in trắng hoàn toàn |
Không ra chữ |
Diode laser hỏng |
Thay hộp quang |
|
Vệt đen/trắng lặp lại |
Đường kẻ đều đặn |
Tia laser lệch hoặc bẩn |
Vệ sinh + căn chỉnh |
|
Máy khởi động lâu |
Quay cơ 1-3 phút |
Motor đa giác không đạt tốc độ |
Kiểm tra/sửa motor |
|
Tiếng rít chói |
Tiếng rít cao tần khi in |
Motor khô dầu hoặc mòn |
Bôi trơn hoặc thay motor |
|
Báo lỗi Scanner/LSU |
Mã E100, U2-1113, SC220… |
Laser, motor hoặc cáp |
Kiểm tra cáp → thay hộp quang |
5. Lưu ý quan trọng
- Không tự tháo hộp quang nếu bạn chưa có kinh nghiệm, vì dễ làm hỏng thêm hoặc mất bảo hành.
- Khi vệ sinh, chỉ dùng khăn mềm + cồn chuyên dụng, tránh dùng giấy thường hoặc khăn ướt.
- Sau khi vệ sinh hoặc thay hộp quang, nên in trang kiểm tra (Test Page) để kiểm tra kết quả.
- Để phòng ngừa: Vệ sinh máy định kỳ, đặt máy ở nơi khô ráo, ít bụi và tránh côn trùng.
Ghi nhớ nhanh: Lỗi hộp quang = Bản in mờ/nhòe + báo lỗi Scanner/LSU + khởi động lâu → Giải pháp chính: Vệ sinh → Kiểm tra motor/cáp → Thay hộp quang.
Hiểu rõ lỗi hộp quang giúp bạn chẩn đoán nhanh và quyết định nên tự vệ sinh hay mang máy đến trung tâm sửa chữa.
