KHẮC PHỤC LỖI KHÔNG LÊN HÌNH HOẶC TREO Ở MÀN HÌNH LOGO

Mục tiêu bài học: Giúp người dùng hiểu cách chẩn đoán lỗi phần cứng Intel NUC thông qua tín hiệu đèn LED, thực hiện các kỹ thuật xử lý sự cố từ cơ bản (xả điện, menu nút nguồn) đến nâng cao (khôi phục BIOS bằng Jumper) và nhận biết các vấn đề tương thích linh kiện.

Intel NUC là dòng máy tính nhỏ gọn nhưng khá nhạy cảm với các thay đổi về RAM và thiết lập BIOS, đặc biệt là sau khi cập nhật Windows. Khi gặp tình trạng không lên hình hoặc treo logo, bạn cần bình tĩnh thực hiện theo các bước chẩn đoán chuyên sâu dưới đây.

BƯỚC 1: GIẢI MÃ "NGÔN NGỮ" CỦA ĐÈN LED (BLINK CODES)

Trước khi tháo máy, hãy quan sát đèn nút nguồn (Power Button LED). Intel NUC sử dụng nhịp nháy đèn để thông báo tình trạng lỗi cụ thể:

• Nháy 3 lần (mỗi lần 0.5s, nghỉ 2.5s): Cảnh báo lỗi RAM. Bạn nên thử vệ sinh chân RAM bằng gôm (tẩy) hoặc thay thế thanh RAM khác.
• Nháy liên tục (màu xanh hoặc cam): Cảnh báo quá nhiệt hoặc lỗi nguồn điện cung cấp không ổn định.
• Đèn sáng đứng nhưng không lên hình: Thường do lỗi nhận diện màn hình qua cổng HDMI/DisplayPort hoặc BIOS đã bị treo hoàn toàn.

BƯỚC 2: KỸ THUẬT "XẢ ĐIỆN TĨNH" (HARD RESET)

Đôi khi NUC bị "kẹt" ở trạng thái chờ (Sleep) hoặc gặp lỗi tích điện trên bo mạch, khiến máy không thể khởi động lại bình thường.

1. Rút Adapter nguồn ra khỏi máy hoàn toàn.

2. Nhấn và giữ nút nguồn trong ít nhất 30 giây để xả hết điện tích dư thừa trong tụ điện.

3. Cắm nguồn lại và khởi động. Phương pháp này có thể xử lý thành công 50% trường hợp máy bị treo đứng ở Logo.

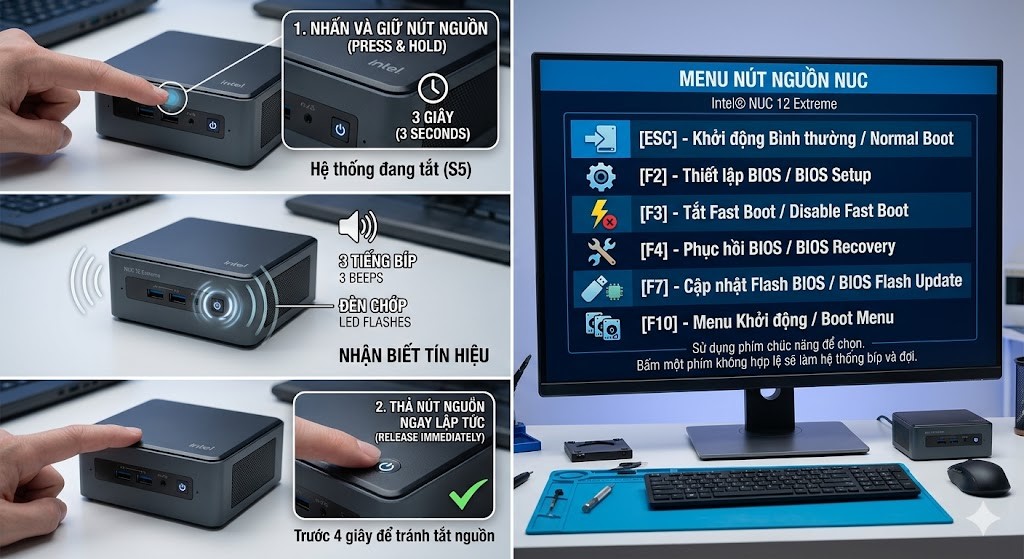

BƯỚC 3: TRUY CẬP MENU NÚT NGUỒN (POWER BUTTON MENU)

Nếu máy không phản ứng với phím F2 khi khởi động, NUC cung cấp một phương thức truy cập ép buộc thông qua nút nguồn:

1. Đảm bảo máy đang ở trạng thái tắt hoàn toàn.

2. Nhấn và giữ nút nguồn trong khoảng 3 giây.

3. Thả nút nguồn ra ngay lập tức trước khi máy tắt lại (thường máy sẽ phát ra tiếng Beep hoặc đèn nút nguồn đổi màu sang hổ phách).

4. Một màn hình menu sẽ hiện ra, cho phép bạn chọn phím F2 để vào BIOS Setup hoặc F7 để cập nhật BIOS nhanh.

BƯỚC 4: KHÔI PHỤC BIOS BẰNG JUMPER (BIOS RECOVERY)

Đây là giải pháp cuối cùng khi BIOS bị lỗi (Corrupt) do mất điện trong quá trình cập nhật hoặc lỗi phần mềm nghiêm trọng.

1. Chuẩn bị một USB định dạng FAT32. Tải và chép file BIOS mới nhất (đuôi .cap hoặc .bio) vào thư mục gốc của USB.

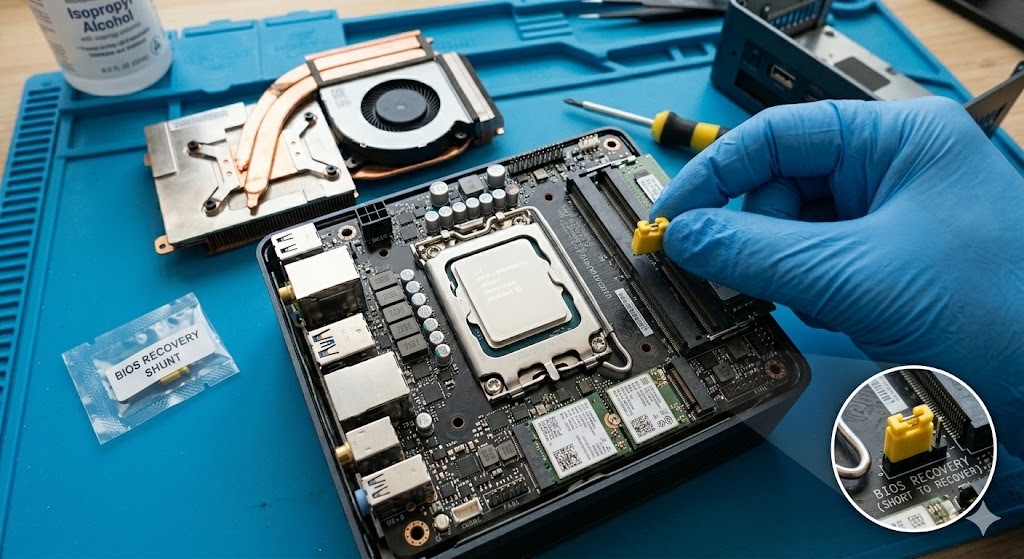

2. Rút điện NUC và tháo nắp đáy để tiếp cận bo mạch.

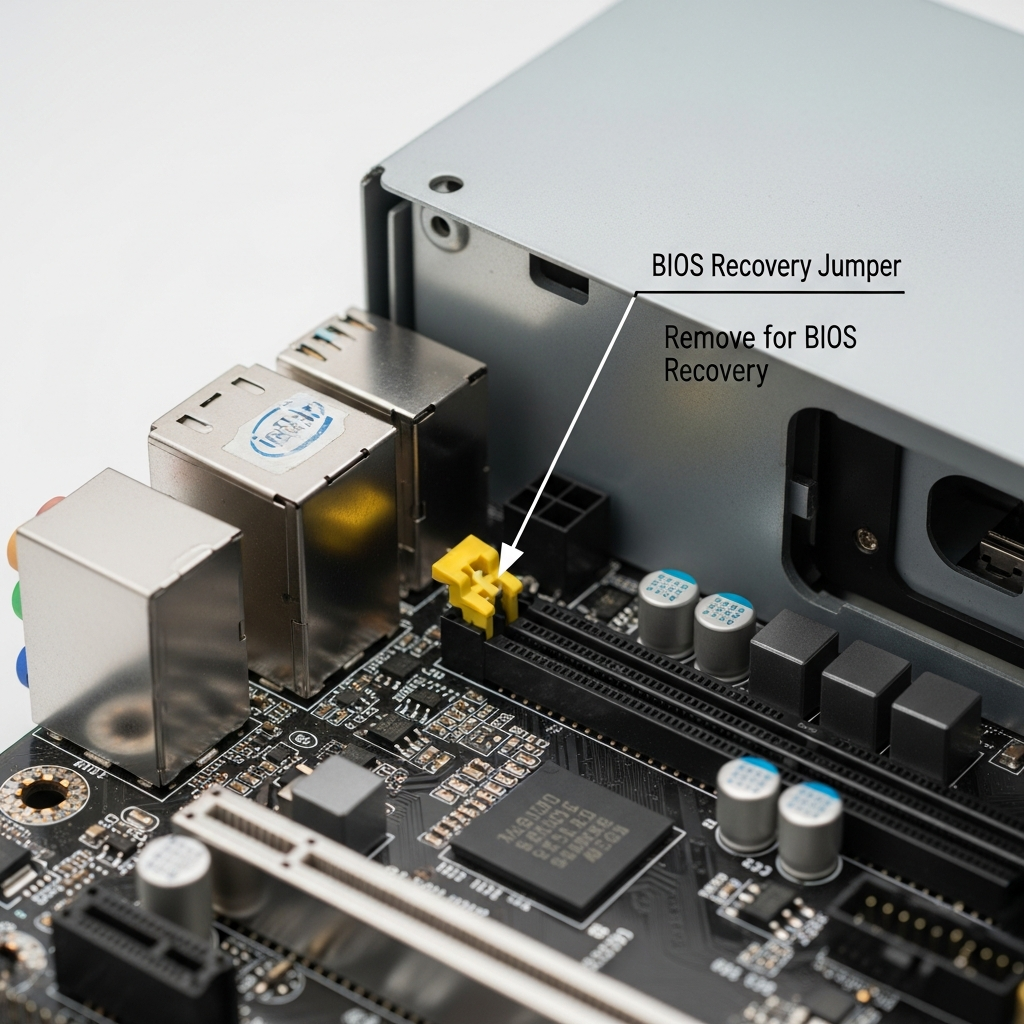

3. Tìm chiếc Jumper màu vàng (thường nằm cạnh khe RAM). Hãy tháo hoàn toàn Jumper này ra khỏi các chân cắm.

4. Cắm USB vào máy, sau đó cắm nguồn. Máy sẽ tự động nhận diện và tiến hành quá trình BIOS Recovery mà không cần nhấn phím.

5. Chờ quá trình chạy xong (có hiển thị trên màn hình), sau đó tắt máy, lắp lại Jumper vào vị trí cũ (chân 1-2) và đóng nắp máy.

BƯỚC 5: KIỂM TRA KHẢ NĂNG TƯƠNG THÍCH VÀ KẾT NỐI

Intel NUC rất "kén" các bộ chuyển đổi (Adapter) tín hiệu hình ảnh.

• Ưu tiên kết nối: Sử dụng cáp HDMI-to-HDMI hoặc DP-to-DP trực tiếp. Hạn chế dùng cáp chuyển đổi HDMI-to-VGA vì NUC thường không cấp đủ nguồn cho chipset trên các bộ chuyển này.
• Tiêu chuẩn cáp: Nếu sử dụng màn hình 4K, hãy đảm bảo cáp đạt chuẩn HDMI 2.0 hoặc DisplayPort 1.2 trở lên.
• Lưu ý về RAM: Các dòng NUC Kit đời mới yêu cầu RAM điện áp thấp (1.2V - DDR4). Nếu lắp nhầm RAM 1.35V (DDR3) hoặc RAM không tương thích, máy sẽ không thể xuất hình.

TỔNG KẾT VÀ TRA CỨU NHANH

Lỗi nháy đèn 3 lần: Do RAM. Cách xử lý: Vệ sinh hoặc thay RAM mới đúng chuẩn điện áp.

Treo ở Logo Intel: Do xung đột thiết bị ngoại vi. Cách xử lý: Rút toàn bộ USB, ổ cứng rời và khởi động lại.

Màn hình đen, quạt quay mạnh: Do lỗi BIOS. Cách xử lý: Thực hiện khôi phục BIOS bằng Jumper (Bước 4).

Không đèn, không quạt: Do lỗi nguồn. Cách xử lý: Kiểm tra lại Adapter hoặc thử với Adapter 19V cùng công suất.
