TỐI ƯU HÓA HẠ TẦNG MẠNG ẢO HÓA: KHAI BÁO VLAN VÀ VIRTUAL SWITCH TRÊN PROXMOX VÀ VMWARE
Mục tiêu bài học: - Hiểu rõ bản chất của việc đứt gãy luồng dữ liệu giữa môi trường vật lý và ảo hóa.
- Nắm vững lộ trình di chuyển của gói tin theo tiêu chuẩn 802.1Q.
- Cấu hình thành thạo VLAN trên Proxmox thông qua cơ chế VLAN Aware.
- Triển khai chính xác Port Groups và các chế độ Tagging trên VMware ESXi.
- Thành lập quy trình kiểm tra lỗi (troubleshooting) hệ thống mạng ảo hóa.

1. HIỂU VỀ "ĐIỂM NGHẼN" TƯ DUY: TẠI SAO VM KHÔNG NHẬN ĐÚNG IP?
Trong triển khai hạ tầng ảo hóa, một rào cản phổ biến là máy ảo (VM) khởi tạo thành công nhưng không nhận đúng dải IP hoặc mất kết nối mạng. Vấn đề thường không nằm ở cấu hình bên trong hệ điều hành khách (Guest OS), mà ở sự sai lệch giữa môi trường vật lý và ảo.
Khi gán IP tĩnh cho VM (ví dụ: phòng Kế toán), nhưng Switch vật lý lại cung cấp dữ liệu của phòng Kỹ thuật, gói tin sẽ bị chặn ngay tại "cổng vào" của máy chủ. Card mạng vật lý trên máy chủ (Host) đóng vai trò như một "đường ống" dẫn.

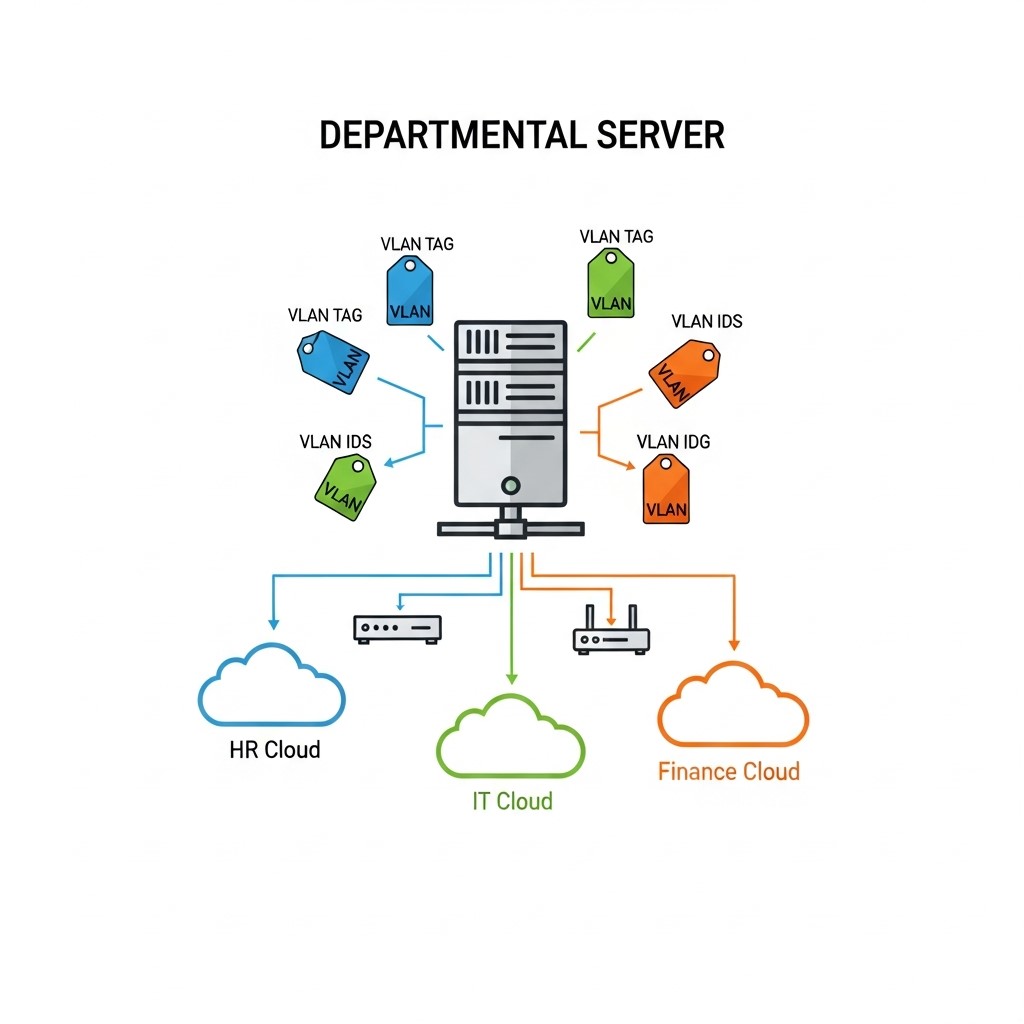

Để phân tách nhiều luồng dữ liệu, chúng ta cần cơ chế Tagging (gắn thẻ). Nếu không cấu hình VLAN trên Virtual Switch, mọi máy ảo sẽ mặc định rơi vào VLAN 1 (Native VLAN), khiến chúng không thể "nhìn thấy" Gateway của đúng phòng ban.
2. LUỒNG ĐI CỦA GÓI TIN: TỪ SWITCH VẬT LÝ ĐẾN HỆ ĐIỀU HÀNH KHÁCH

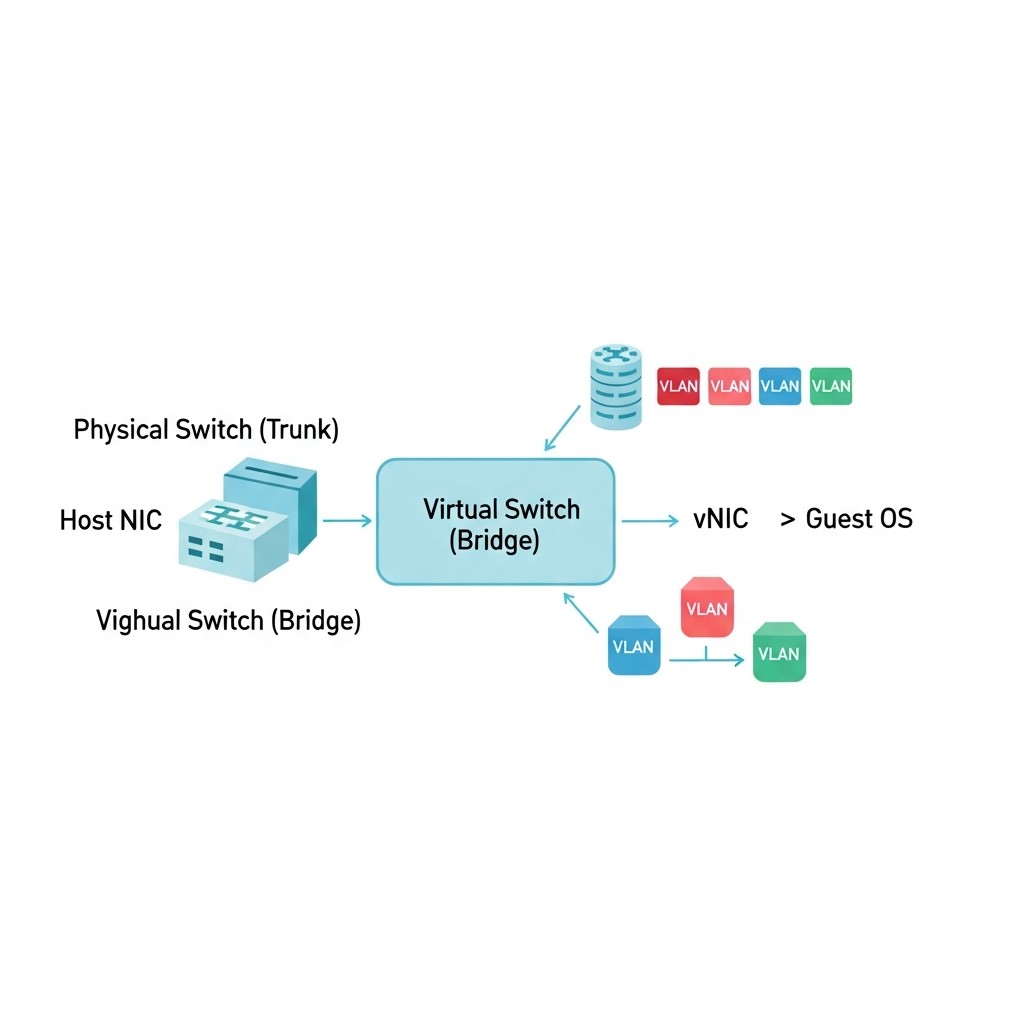

Để xử lý triệt để, quản trị viên cần nắm vững lộ trình 802.1Q di chuyển trong hệ thống qua 5 bước:
- Bước 1: Physical Switch (Trunk Port): Cổng mạng vật lý cắm vào máy chủ phải ở chế độ Trunk để cho phép nhiều VLAN ID đi qua trên một sợi cáp.
- Bước 2: Physical NIC (Host): Card mạng trên máy chủ nhận gói tin đã được gắn thẻ Tag (ví dụ Tag 10, Tag 20).
- Bước 3: Virtual Switch (vSwitch/Bridge): Đóng vai trò là Switch Layer 2 nằm trong RAM, chịu trách nhiệm điều phối gói tin dựa trên thẻ Tag.
- Bước 4: Port Group / VLAN Tagging: Virtual Switch thực hiện lọc. Nếu VM thuộc VLAN 10, nó sẽ bóc tách thẻ Tag 10 và đẩy dữ liệu vào máy ảo tương ứng.
- Bước 5: vNIC (Virtual NIC): Card mạng ảo nhận gói tin đã được "làm sạch" thẻ Tag và chuyển vào OS xử lý như dữ liệu Ethernet bình thường.

3. CẤU HÌNH TRÊN PROXMOX: LINUX BRIDGE VÀ VLAN AWARE
Proxmox sử dụng cơ chế Linux Bridge (vmbr0) để quản lý mạng. Có hai phương thức chính để khai báo VLAN:
- VLAN Aware Bridge: Đây là phương thức hiện đại. Bằng cách kích hoạt tùy chọn "VLAN Aware" trên Bridge, quản trị viên chỉ cần nhập số VLAN Tag vào phần cấu hình phần cứng của mỗi VM. Proxmox sẽ tự động điều phối luồng dữ liệu.
- Traditional Linux VLAN: Tạo các interface ảo như vmbr0.10, vmbr0.20 cho từng VLAN. Cách này mang tính thủ công, thường dùng cho các hệ thống cũ hoặc khi cần tách biệt cứng giữa các Bridge. Lưu ý: Nếu không chọn "VLAN Aware", các Tag cấu hình tại cấp độ VM sẽ bị hệ thống lờ đi, dẫn đến sai lệch luồng dữ liệu.
4. CẤU HÌNH TRÊN VMWARE ESXI: PORT GROUPS VÀ VST
VMware quản lý mạng thông qua Port Group - một lớp trừu tượng nằm trên Virtual Switch.
- VLAN ID (0-4094): Khi tạo Port Group, việc nhập VLAN ID tương ứng sẽ xác định luồng dữ liệu cho nhóm máy ảo đó.
- Chế độ VST (Virtual Switch Tagging): Đây là chế độ phổ biến nhất. Virtual Switch sẽ thực hiện việc gắn/tháo thẻ Tag. Hệ điều hành bên trong VM hoàn toàn không biết về sự tồn tại của VLAN.
- Chế độ VGT (Virtual Guest Tagging): Nếu đặt VLAN ID là 4095, toàn bộ thẻ Tag sẽ được chuyển trực tiếp vào cho VM xử lý. Chế độ này thường dùng cho các máy ảo đóng vai trò Firewall hoặc Router (như pfSense).

5. CHECKLIST KIỂM TRA KHI MẠNG KHÔNG THÔNG
Nếu cấu hình hoàn tất nhưng vẫn mất kết nối, hãy rà soát theo thứ tự:
- Kiểm tra Switch vật lý: Đảm bảo cổng cắm vào Server đã được cấu hình `switchport mode trunk` và đã `allow` các VLAN cần thiết.
- Kiểm tra Native VLAN: Đảm bảo Native VLAN trên Switch vật lý trùng khớp với cấu hình Virtual Switch để tránh mất kết nối quản lý (Management IP). - Kiểm tra Card mạng ảo (vNIC): Xác nhận VM đã được gán đúng Port Group (VMware) hoặc Bridge (Proxmox). - Kiểm tra Firewall: Kiểm tra xem các quy tắc (rules) trên Router/Firewall đã cho phép dải IP của VLAN đó truy cập Internet hay chưa.
KẾT LUẬN
Quản trị mạng trong môi trường ảo hóa đòi hỏi sự thấu hiểu về luồng dữ liệu từ phần cứng đến phần mềm. Việc nắm vững tư duy 802.1Q và cách vận hành Virtual Switch trên Proxmox hay VMware là chìa khóa để triển khai một hạ tầng ổn định, bảo mật và linh hoạt. Hãy luôn ghi nhớ nguyên tắc vàng: "Trunk trên Switch vật lý, Tag trên Switch ảo".
