HƯỚNG DẪN SỬ DỤNG UPS APC
Mục tiêu bài học: Sau khi hoàn thành nội dung này, người dùng sẽ hiểu rõ các dòng UPS APC phổ biến, nắm vững quy trình vận hành an toàn cho từng loại thiết bị và biết cách xử lý các kết nối kỹ thuật cơ bản để đảm bảo hệ thống điện hoạt động liên tục, hiệu quả.

Hình minh họa: Hình ảnh tổng quan về các dòng UPS APC từ loại nhỏ để bàn đến loại tủ đứng chuyên nghiệp, đặt trong không gian văn phòng hoặc phòng máy chủ hiện đại.
1. Tổng quan và Nguyên tắc An toàn Cơ bản
Bộ lưu điện (UPS) APC là giải pháp hàng đầu giúp bảo vệ thiết bị điện tử trước các sự cố nguồn điện. Để vận hành thiết bị an toàn, người dùng cần tuân thủ các nguyên tắc cốt lõi sau:
- Kiểm soát công suất: Đảm bảo tổng công suất các thiết bị tải luôn nhỏ hơn công suất danh định của UPS để tránh tình trạng quá tải.
- Phân biệt cổng kết nối: Xác định chính xác cổng Input (nguồn vào từ điện lưới) và cổng Output (nguồn ra cấp cho thiết bị) để tránh đấu nối sai gây cháy nổ.
- Môi trường vận hành: Đặt UPS ở nơi khô ráo, thoáng mát và tránh ánh nắng trực tiếp để kéo dài tuổi thọ ắc quy.

Hình minh họa: Sơ đồ minh họa đơn giản phân biệt cổng Input và cổng Output phía sau một thiết bị UPS APC.
2. Hướng dẫn vận hành dòng UPS APC Line Interactive
Đây là dòng UPS phổ biến cho máy tính cá nhân, camera và thiết bị văn phòng, bao gồm các dòng chính: BX/BVX, SUA và SMC/SMT.

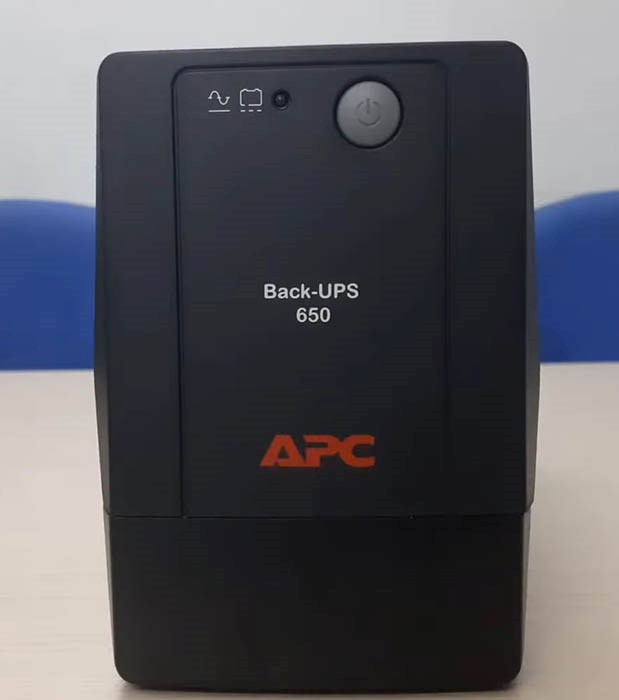

2.1. Đối với dòng phổ thông (BX, BVX)
Các dòng này có thiết kế tối giản với một nút nguồn duy nhất:
- Khởi động: Cắm điện lưới, nhấn nút nguồn một lần.
- Tắt thiết bị: Nhấn nút nguồn lần thứ hai và rút điện lưới nếu cần tắt hoàn toàn.
- Cảnh báo: Khi mất điện, máy sẽ phát tiếng "bíp" ngắt quãng để báo hiệu đang dùng điện ắc quy.

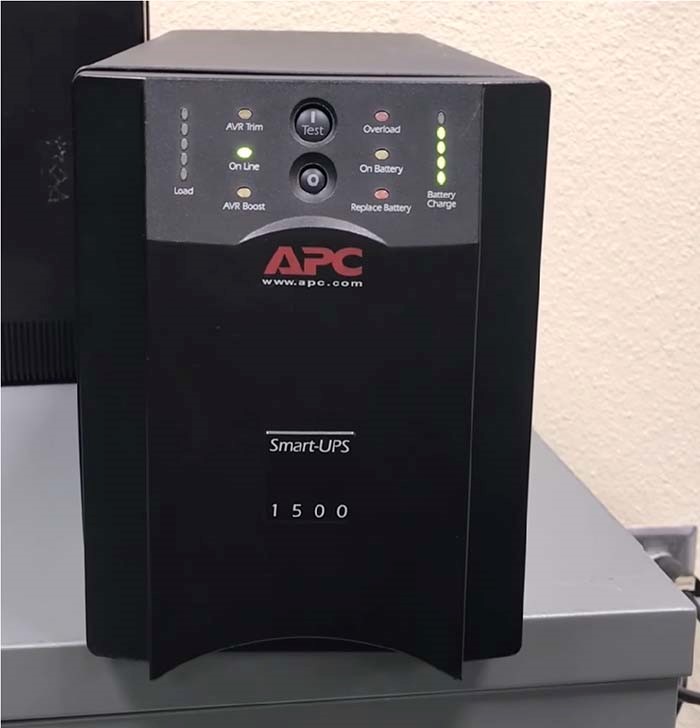

2.2. Đối với dòng hiển thị LED (SUA)
Dòng SUA sử dụng hệ thống đèn LED để thông báo trạng thái. Để khởi động, người dùng cần nhấn và giữ nút "Test" trong khoảng 3 giây cho đến khi nghe tiếng bíp dài.
Các chỉ số cần lưu ý:
- Replace Battery: Đèn đỏ sáng báo hiệu cần thay ắc quy ngay lập tức.
- Overload: Cảnh báo thiết bị tải đang vượt quá khả năng cung cấp của UPS.
- Load/Battery Charge: Các cột đèn hiển thị phần trăm tải và dung lượng ắc quy còn lại.
2.3. Đối với dòng hiển thị LCD (SMC, SMT)
Việc điều khiển được thực hiện thông qua menu trên màn hình LCD:
- Bật/Tắt: Truy cập theo lộ trình ESC → Control → UPS → Turn On (hoặc Turn Off) Immediatly.
- Ưu điểm: Màn hình hiển thị chi tiết thông số điện áp (V), tần số (Hz) và thời gian lưu điện dự kiến.
Hình minh họa: Hình ảnh so sánh bảng điều khiển của dòng SUA (đèn LED) và dòng SMT (màn hình LCD) để người dùng dễ nhận diện.
3. Hướng dẫn vận hành dòng UPS APC Online (SRT, SURT)
Dòng Online được thiết kế cho các hệ thống quan trọng như Server hoặc trung tâm dữ liệu, yêu cầu quy trình vận hành khắt khe hơn.
Quy trình khởi động hệ thống:
- Bước 1: Kiểm tra các jack kết nối ắc quy ngoài (nếu có) phải được cắm chặt.
- Bước 2: Bật CB (Aptomat) cấp nguồn điện lưới.
- Bước 3: Thao tác trên màn hình LCD: ESC → Control → UPS → Turn On Immediatly.
- Bước 4: Sau khi UPS ổn định, bật lần lượt từng thiết bị tải (Server, Switch...).
Quy trình tắt hệ thống: Thực hiện ngược lại, tắt tải trước, tắt UPS sau, cuối cùng mới ngắt CB nguồn.
Hình minh họa: Hình đồ họa dạng các bước (step-by-step) minh họa quy trình bật hệ thống Online từ CB đến UPS rồi đến thiết bị tải.
4. Kỹ thuật đấu nối cho UPS công suất lớn
Với các UPS công suất lớn không sử dụng phích cắm thông thường, người dùng phải đấu nối qua hệ thống Terminal (cầu đấu điện):
- Nhận diện các cực:
- L (Line): Dây pha (dây nóng).
- N (Neutral): Dây trung tính (dây nguội).
- G (Ground): Dây tiếp địa (bắt buộc để đảm bảo an toàn và chống nhiễu).
- Yêu cầu kỹ thuật: Sử dụng đầu cos bấm chắc chắn vào đầu dây điện trước khi siết vít vào Terminal để tránh phát sinh hồ quang điện gây cháy nổ.
5. Tổng kết và Ghi nhớ
Để đảm bảo UPS APC hoạt động bền bỉ, hãy ghi nhớ các lưu ý quan trọng sau:
- Bảo trì định kỳ: Tuổi thọ ắc quy trung bình từ 3 - 5 năm, cần kiểm tra và thay thế khi có cảnh báo Replace Battery.
- Xả nạp ắc quy: Định kỳ 3 tháng một lần nên ngắt điện lưới để UPS chạy bằng ắc quy (đến khoảng 30% dung lượng) rồi cắm sạc lại nhằm chống chai bình.
- Thứ tự vận hành: Luôn tuân thủ quy tắc "Mở sau cùng - Tắt đầu tiên" đối với các thiết bị tải để tránh sốc điện cho UPS.
- Hỗ trợ kỹ thuật: Tuyệt đối không tự ý tháo mở vỏ UPS nếu không có chuyên môn kỹ thuật để tránh nguy cơ điện giật từ tụ điện bên trong.
