SWITCH POE - GIẢI PHÁP CẤP NGUỒN THÔNG MINH CHO CAMERA IP VÀ WIFI AP

Mục tiêu học tập: Hiểu rõ Switch PoE là gì, cách hoạt động và cách sử dụng để cấp nguồn cho camera IP hoặc WiFi Access Point (AP) không cần adapter nguồn riêng.

1. Switch PoE là gì?

Switch PoE (Power over Ethernet) là thiết bị mạng có khả năng cấp nguồn điện và truyền dữ liệu cùng lúc qua một sợi cáp mạng Ethernet.

Nó giúp các thiết bị như camera IP, WiFi AP, điện thoại IP… hoạt động mà không cần adapter nguồn riêng. Đây là giải pháp hiện đại, tiện lợi và phổ biến trong hệ thống giám sát và mạng không dây.

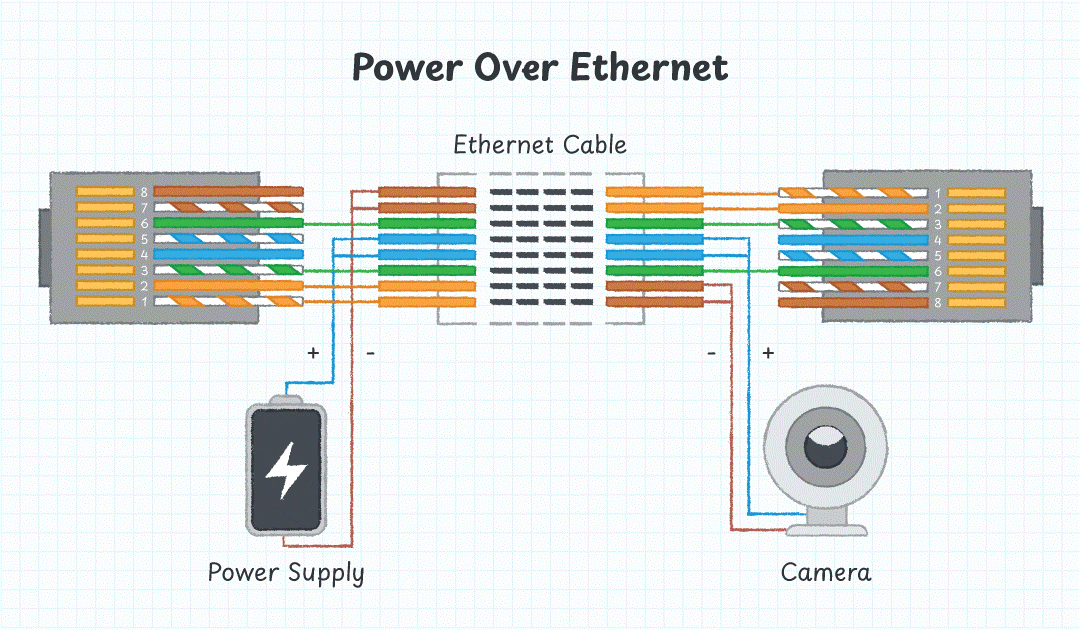

2. Nguyên lý hoạt động của Switch PoE

Khi kết nối cáp mạng từ Switch PoE đến thiết bị hỗ trợ PoE:

Switch tự động phát hiện thiết bị có hỗ trợ PoE hay không.
Đồng thời truyền dữ liệu mạng và cấp nguồn điện qua cùng một sợi cáp.
Nguồn điện được cấp theo chuẩn phổ biến: 802.3af (15.4W) hoặc 802.3at (PoE+, 30W).

3. Các bước triển khai thực tế (Hướng dẫn từng bước)

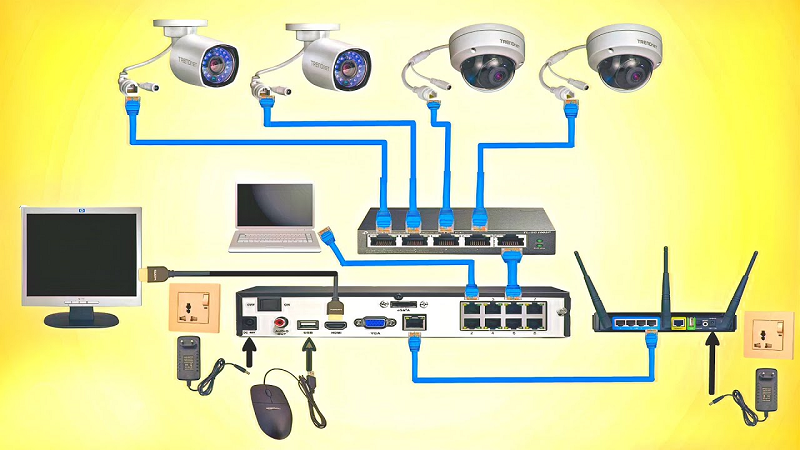

Bước 1: Kết nối Switch PoE với Router Dùng dây mạng cắm từ cổng LAN của Router (hoặc Modem) vào cổng Uplink (thường là cổng Gigabit) của Switch PoE.

Bước 2: Kết nối Camera IP hoặc WiFi AP Cắm dây mạng từ bất kỳ cổng PoE nào trên Switch vào camera IP hoặc WiFi AP. → Không cần cắm adapter nguồn cho thiết bị nữa.

Bước 3: Kiểm tra hoạt động Quan sát đèn tín hiệu trên Switch:

Đèn PoE sáng → đang cấp nguồn.
Đèn Link/Act sáng hoặc nhấp nháy → kết nối mạng thành công.

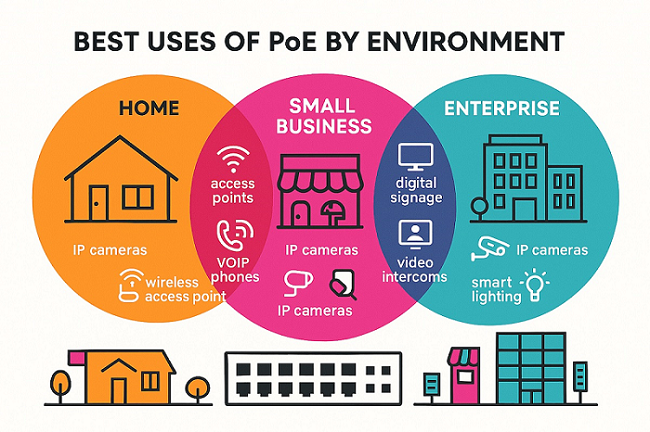

4. Lợi ích khi sử dụng Switch PoE

Giảm số lượng dây điện và ổ cắm → tiết kiệm chi phí.
Thi công gọn gàng, thẩm mỹ cao.
Quản lý nguồn điện tập trung, dễ kiểm soát.
Rất phù hợp lắp camera ngoài trời hoặc trên cao (không cần kéo điện riêng).
Dễ dàng mở rộng hệ thống sau này.

5. Lưu ý quan trọng khi triển khai

Kiểm tra công suất PoE tổng của Switch: Đảm bảo tổng công suất các thiết bị không vượt quá khả năng của Switch.
Thiết bị đầu cuối (camera, AP) phải hỗ trợ chuẩn PoE tương thích (af/at/bt).
Sử dụng cáp mạng chất lượng tốt: Cat5e trở lên (khuyến nghị Cat6).

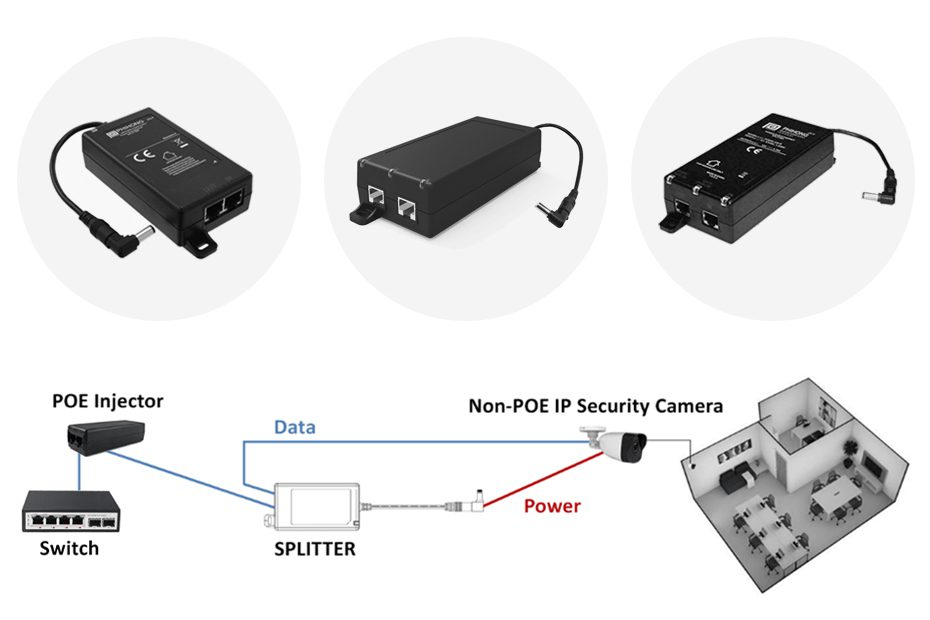

Nếu thiết bị không hỗ trợ PoE, phải dùng PoE Splitter để tách nguồn và dữ liệu.
