PHÁT HIỆN VÀ XỬ LÝ LOOP MẠNG TRÊN HẠ TẦNG SWITCH "CỎ": CHIẾN THUẬT "CHIA ĐỂ TRỊ" DÀNH CHO SYSTEM ADMIN

Mục tiêu bài học: Sau khi hoàn thành bài đọc này, người học có khả năng nhận diện chính xác hiện tượng Loop mạng trên thiết bị Unmanaged Switch, thực hành thành thạo quy trình "Chia để trị" để khoanh vùng sự cố và đề xuất được các giải pháp phòng ngừa dài hạn cho hạ tầng mạng.

Trong thế giới hạ tầng mạng, "Loop" (Vòng lặp) luôn là nỗi ám ảnh kinh hoàng, đặc biệt là với những hệ thống sử dụng Switch "cỏ" (Unmanaged Switches). Khác với các dòng Managed Switch cao cấp có giao thức STP (Spanning Tree Protocol) tự động ngăn chặn vòng lặp, những thiết bị rẻ tiền này hoàn toàn "vô tri" trước các gói tin Broadcast lặp đi lặp lại vô tận. Khi một vòng lặp xảy ra, toàn bộ băng thông sẽ bị chiếm dụng, bảng địa chỉ MAC bị tràn, và kết quả cuối cùng là toàn bộ mạng "tê liệt" hoàn toàn.

Bài viết này sẽ chia sẻ kinh nghiệm thực chiến để xử lý sự cố Loop mạng trong môi trường Unmanaged Switch – nơi các đèn tín hiệu không hề báo lỗi đỏ, mà vẫn nháy xanh "điên cuồng" như thể đang hoạt động bình thường.

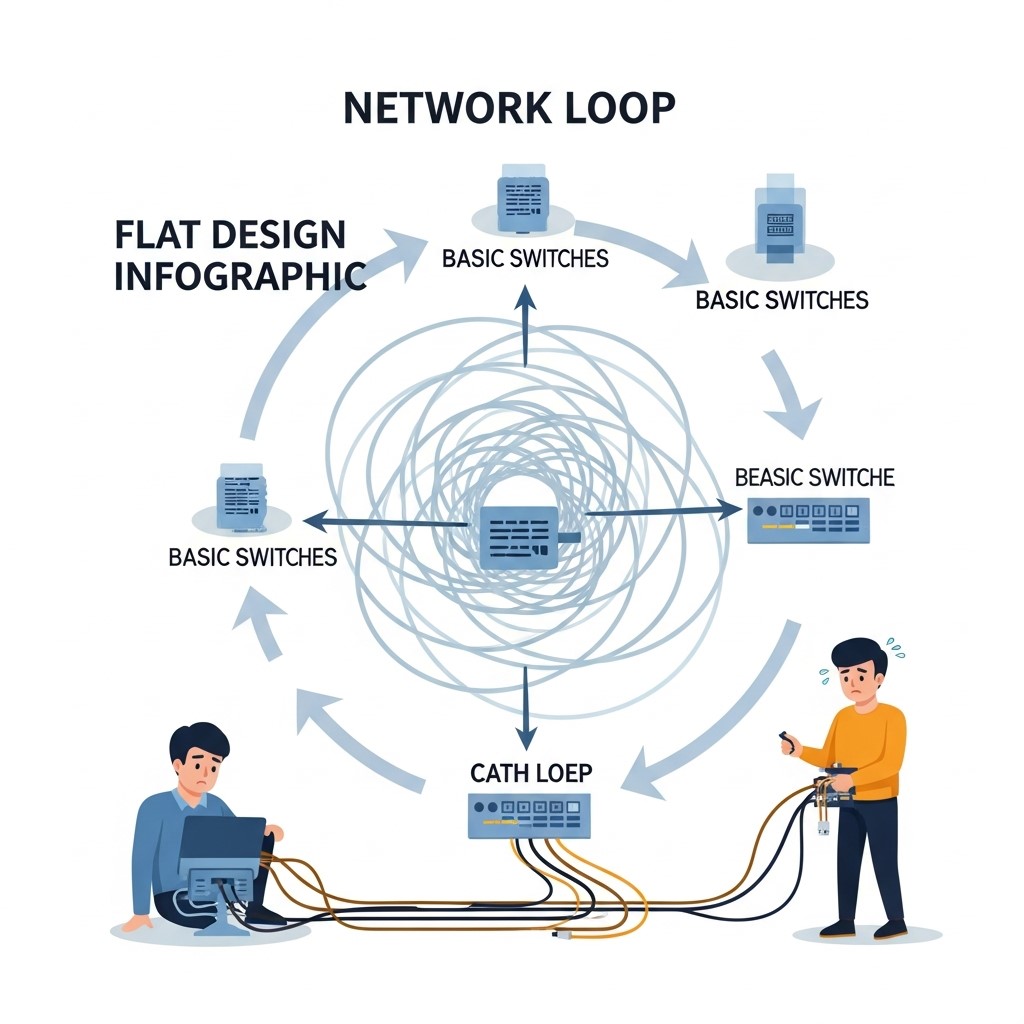

Hình minh họa: Một sơ đồ mạng đơn giản với các thiết bị Unmanaged Switch nối vòng với nhau, các mũi tên đỏ biểu thị gói tin Broadcast chạy xoay vòng liên tục tạo hiệu ứng cơn bão dữ liệu.

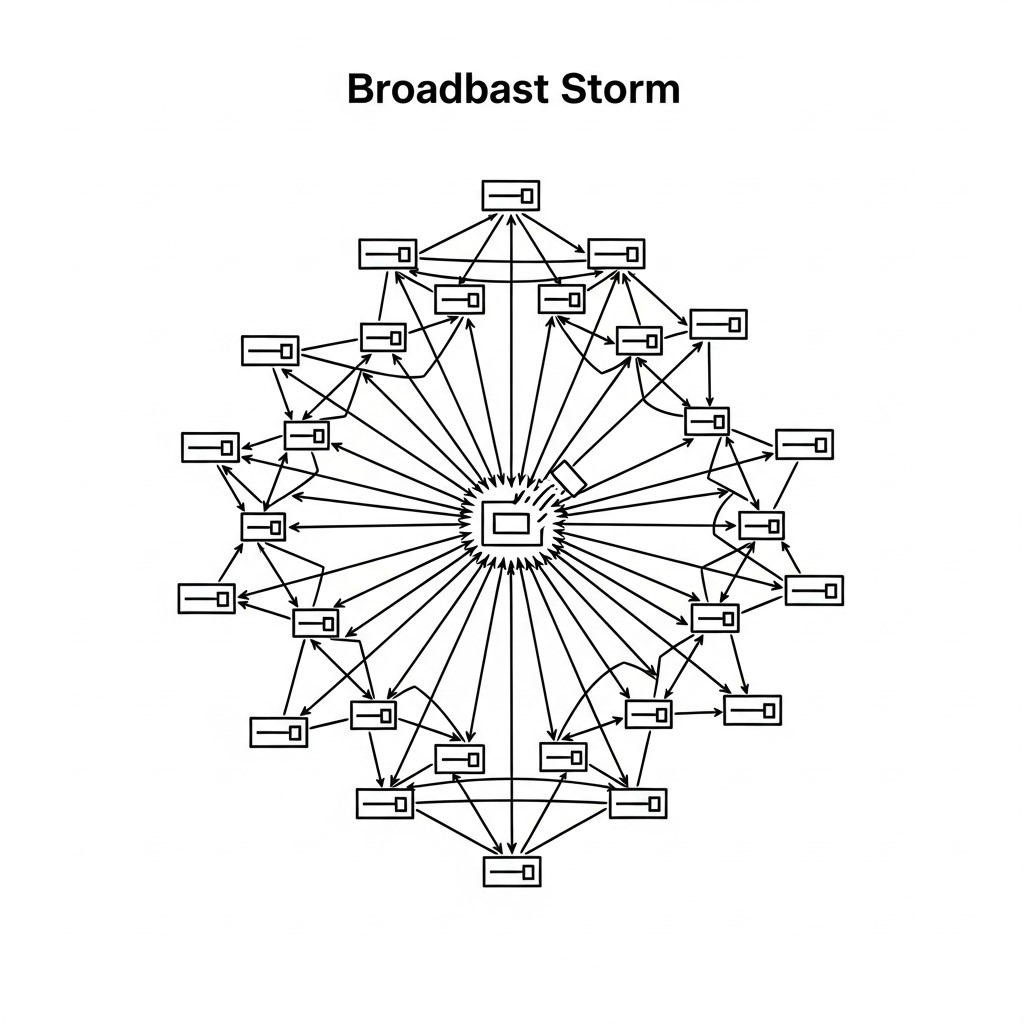

1. Hiểu về Broadcast Storm: Tại sao Switch "cỏ" lại im lặng khi gặp lỗi?

Trên các dòng Switch Unmanaged, không có bộ não điều khiển để nhận diện cấu trúc liên kết mạng. Khi ai đó vô tình cắm cả hai đầu của một sợi dây cáp vào cùng một Switch, hoặc nối hai Switch với nhau bằng hai sợi cáp (mà không có Port Aggregation), một vòng lặp vật lý được hình thành. Gói tin Broadcast sẽ chạy vòng quanh, nhân bản lên gấp bội sau mỗi lần đi qua cổng, tạo thành một "Cơn bão Broadcast" (Broadcast Storm).

Đặc điểm nhận dạng của lỗi này trên Switch "cỏ" rất lừa dối:

·         Các đèn Link/Activity nháy cực nhanh và đồng bộ trên tất cả các cổng, không có nhịp nghỉ.

·         Không có đèn báo lỗi (Alarm) riêng biệt vì thiết bị không có tính năng chẩn đoán.

·         Mất kết nối toàn mạng, không thể Ping đến Gateway hay bất kỳ IP nào trong nội bộ.

·         Router trung tâm có thể bị treo do quá tải CPU khi phải xử lý lượng lớn gói tin rác.

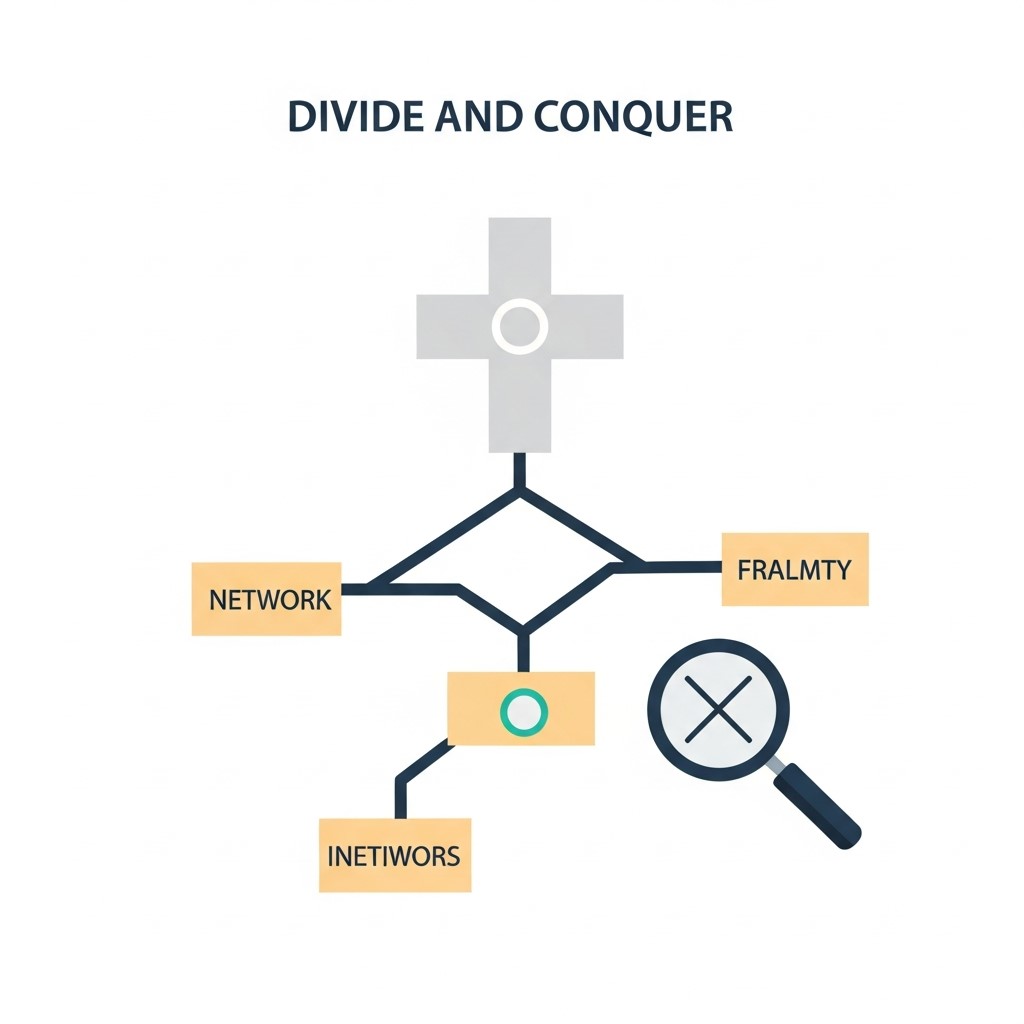

2. Chiến thuật "Chia để trị" (Divide and Conquer): Quy trình khoanh vùng cấp tốc

Khi mạng đã sập hoàn toàn, việc ngồi rà soát từng sợi cáp trong một đống hỗn độn là bất khả thi. Bạn cần áp dụng tư duy "Chia để trị" để cô lập vùng bị lỗi. Nguyên tắc cốt lõi là: Cắt tỉa các nhánh mạng lớn để xác định nhánh nào chứa "nguồn độc", sau đó mới đi sâu vào nhánh đó.

Đầu tiên, hãy di chuyển tới Switch trung tâm (Core Switch hoặc Switch tổng của văn phòng). Tại đây, bạn thực hiện rút toàn bộ các dây Patch Cord đi tới các Switch tầng hoặc các khu vực khác nhau. Nếu ngay sau khi rút một nhánh, các cổng còn lại trên Switch tổng ngừng nháy "điên cuồng" và mạng (Internet/Server) hoạt động trở lại, bạn đã tìm ra phân vùng bị lỗi.

Hình minh họa: Một System Admin đang thao tác rút các dây cáp mạng Patch Cord khỏi Switch trung tâm trong phòng Server để kiểm tra tín hiệu đèn LED.

3. Truy vết Switch tầng: Kỹ thuật rút dây dò lỗi

Sau khi đã xác định được nhánh lỗi (ví dụ: Switch tầng 3), hãy tiến đến khu vực đó. Lúc này, Switch tầng 3 sẽ là mục tiêu tiếp theo của quá trình "Chia để trị".

·         Bước 1: Rút dây Uplink (dây nối từ Switch tổng về Switch tầng này) để đảm bảo lỗi không lan ngược lên hệ thống chính trong lúc bạn xử lý.

·         Bước 2: Cắm lại dây Uplink và quan sát. Nếu đèn toàn Switch bắt đầu nháy loạn xạ trở lại, bắt đầu rút từng dây Patch Cord của các thiết bị đầu cuối/Switch con.

·         Bước 3: Khi rút đến sợi dây nào mà đèn trên Switch đột ngột trở lại nhịp nháy bình thường (có nhịp nghỉ, không đồng bộ gắt), thì chính sợi dây đó hoặc thiết bị đầu cuối ở đầu kia của sợi dây đang gây ra Loop.

Kinh nghiệm thực tế cho thấy, Loop thường đến từ các "điểm mù" như: Một nhân viên tự ý cắm thêm một bộ chia mạng mini dưới gầm bàn và nối vòng nó, hoặc các ổ cắm âm tường bị đấu nối sai kỹ thuật.

4. Xác định nguyên nhân gốc rễ: Những kịch bản phổ biến

Khi đã tìm ra sợi dây gây lỗi, hãy đi theo nó đến tận cùng. Đừng vội vàng kết luận chỉ là do dây hỏng. Các "hung thủ" thường gặp bao gồm:

·         Cáp Loopback vô tình: Một sợi cáp có hai đầu cắm vào cùng một Switch hoặc cùng một ổ cắm mạng kép trên tường.

·         Thiết bị trung gian lỗi: Các bộ VoIP Phone có 2 cổng LAN (PC và LAN) nhưng người dùng lại cắm cả hai cổng này vào mạng.

·         Bridge không mong muốn: Một máy tính chạy máy ảo hoặc phần mềm giả lập cấu hình Bridge giữa Wifi và LAN, vô tình tạo ra một cầu nối vòng lặp.

·         Switch con bị hỏng: Chip xử lý Switching trên các dòng Switch rẻ tiền sau một thời gian hoạt động có thể bị lỗi, tự gửi ngược gói tin về cổng nhận.

Hình minh họa: Minh họa một chiếc điện thoại VoIP có hai cổng LAN bị cắm nhầm cả hai dây vào ổ cắm tường, tạo ra một vòng lặp mạng kín.

5. Bài học kinh nghiệm và giải pháp phòng ngừa lâu dài

Sự cố Loop trên Switch "cỏ" là bài học đắt giá về việc đầu tư hạ tầng. Để không phải lặp lại quy trình "rút dây mò mẫm" đầy mệt mỏi này, System Admin cần cân nhắc các giải pháp sau:

·         Nâng cấp lên Smart Managed Switch: Ít nhất ở tầng Core và các nhánh chính, hãy sử dụng Switch hỗ trợ Loop Detection hoặc Spanning Tree Protocol (STP). Khi có Loop, Switch sẽ tự động Block cổng đó và thông báo lỗi.

·         Dán nhãn (Labeling) hệ thống cáp: Một hệ thống cáp được đánh nhãn rõ ràng ở cả hai đầu sẽ giúp quá trình "Chia để trị" diễn ra trong vài phút thay vì vài giờ.

·         Quản lý chặt chẽ thiết bị đầu cuối: Tuyệt đối không để người dùng tự ý lắp đặt các Switch mini hoặc Access Point không thông qua bộ phận IT.

KẾT LUẬN

Xử lý Loop mạng trên hạ tầng Switch "cỏ" không đòi hỏi kiến thức cao siêu về dòng lệnh, nhưng đòi hỏi sự bình tĩnh và một quy trình logic. Bằng cách áp dụng chiến thuật "Chia để trị" từ Core đến Edge, bạn có thể nhanh chóng khôi phục dịch vụ và tìm ra nguyên nhân gây lỗi. Tuy nhiên, về lâu dài, việc chuyển dịch sang các thiết bị có tính năng quản lý vẫn là con đường duy nhất để đảm bảo sự ổn định bền vững cho hạ tầng IT của doanh nghiệp.
